不锈钢折流板除雾器

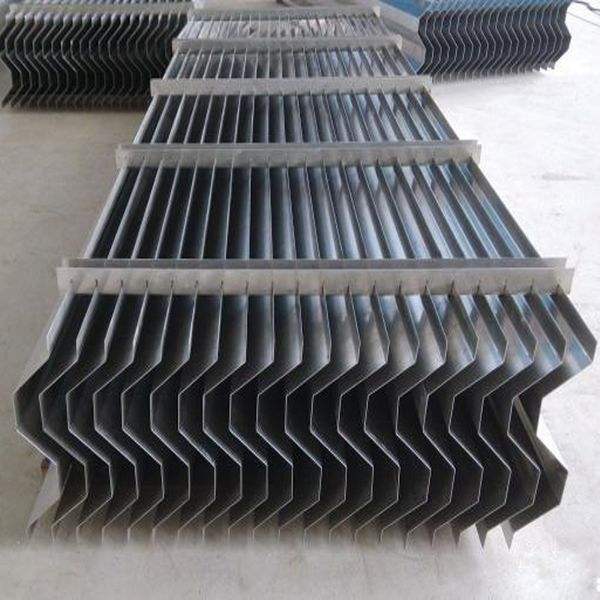

不锈钢折流板除雾器本体由旋流板除雾器叶片、卡具、夹具、支架等按一定的结构形成组装而成。其作用是捕集烟气中的液滴及少量的粉尘，减少烟气带水，防止风机振动。

不锈钢折流板除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置（如菱形、X型）。吸收塔出口水平段上采用水平型布置。旋流板除雾器布置形式：

不锈钢折流板除雾器叶片是组成旋流板除雾器的基本、重要元件，其性能的优劣对整个除雾系统的运行有着至关重要的影响。旋流板除雾器叶片通常由高分子材料（如聚丙稀、FRP等）或不锈钢（如316L）两大类材料制作而成。旋流板除雾器叶片种类繁多。按几何形状可分为折线型（a、d）和流线型（b、c），按结构特征可分为2通道叶片和3通道叶片。

叶片式除雾器工作原理示:根据液滴的惯性、离心力、撞击、重力等原理。烟气通过叶片，含雾滴的气体经若干次改变方向，雾滴在惯性和离心力的作用下，被甩在叶片上，从而实现气液分离，叶片上的小液滴汇集成大颗粒液滴，靠重力落下。

叶片式除雾器具有结构简单、对中等尺寸和大尺寸雾滴的捕获效率高，压降比较低、易于冲洗，具有敝开式结构便于维修和费用较低等特点。

主要性能参数：除雾性能，除雾性能可用除雾效率来表示。除雾效率指旋流板除雾器在单位时间内捕集到的液滴质量与进入旋流板除雾器液滴质量的比值。除雾效率是考核旋流板除雾器性能的关键指标。影响除雾效率的因素很多，主要包括：烟气流速、通过旋流板除雾器断面气流分布的均匀性、叶片结构、叶片之间的距离及旋流板除雾器布置形式等。 对于脱硫来说，目前用于衡量除雾性能的参数主要是除雾后烟气中的雾滴含量。一般要求，通过旋流板除雾器后雾滴含量一个冲洗周期内的平均值小于75mg/nm3。该处的雾滴是指雾滴粒径大于15μm的雾滴，烟气为标准干烟气。其取样距离为离旋流板除雾器距离1-2m的范围内。

影响旋流板除雾器除雾效果的因素：

流经旋流板除雾器断面各通道的烟气流速应尽量分布均匀，此项因素应由设计、安装及运行中同时采取手段予以保证。在设计上，应通过在吸收塔出口（旋流板除雾器进口）合理设置导流板来满足旋流板除雾器工作需求（对于旋流板除雾器而言）。在系统安装完成后，运行中保证旋流板除雾器截面流速均匀分布的主要任务为保证旋流板除雾器各流道的畅通，即不可发生结垢引起的局部流道堵塞导致其他流道内的烟气流速升高引起烟气携带量增加而影响整台旋流板除雾器的除雾效果。当旋流板除雾器叶片上结垢严重时系统压力降会明显提高，所以通过监测压力降的变化有助把握系统的状行状态，及时发现问题，并进行处理。
