(1)简介

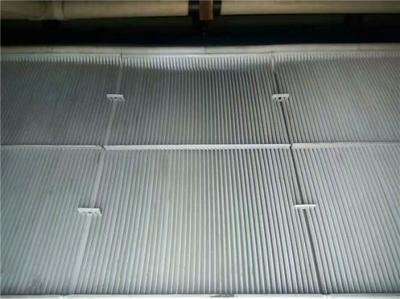

波纹板状丝网除沫器填料如图2-4所示，是规整填料的一种。它是由若干彼此平行，垂直排列表面有沟纹的孔板片组成，波纹与塔轴方向成一定夹角，相邻板片波纹方向相反，使板片间形成交叉三角形通道，波纹板状填料按材质成分可分为金属、塑料及陶瓷等。我国采用的波纹板状填料，是用硬聚氯乙烯平板和波纹板相隔黏结而成。

(2)特点

①填料由板片组成，板片有较大波峰相错排列，板片排列整齐，因此空隙大，气体通过阻力小、通量大。

②填料表面润湿率高，无沟流现象，传质效率高，持液量少。气液两相在填料中不断呈Z型运动，混合均匀，气液接触充分，效率高、抗污染能力强。

③孔板波纹填料除用金属和塑料制造外，还可以用陶瓷制造，以适应耐腐蚀、耐高温等特殊要求。

④结构简单，便于运输、安装，可单片保存，现场黏合；质轻，防腐性能好。

⑤其主要缺点是仍难以得到均匀的流速。

(3)主要用途

板波纹填料，其具有很好的耐腐蚀性能，分离效果好，并且每立方米材料与压延孔板波纹填料相比质量减少了30%，并通过其他实践证明网孑L板波纹填料可以根据不同的使用场合，采用相适应的材质（如钛、铜、铝、316L、C15等），广泛用于石油化工、化工、农药、精细化工等行业，取得高效分离的优良效果。

唐万金等介绍的金属孔板波纹规整填料及新型塔内件在铜洗塔中的应用中，虽然一次性投资较大，但从扩大生产能力、节省操作费用、降低生产成本、提高经济效益来说，是具有明显优势的。这一技术尤其适合于老塔的挖潜扩能改造和新设计塔的节能降耗，正因为其经济效益和社会效益显著，所以高效孔板波纹填料以及新型塔内件应用于铜洗塔是目前合成氨生产中所采取的一条重要技术改造措施。
